蝶ネジ・蝶ボルトとは？違い・JIS規格・選び方から製造現場とDIYでの活用まで

工場での機械調整や設備の点検、あるいはご家庭でのDIYや家具の組み立てなど、工具を使わずに手軽に締めたり緩めたりできる便利な部品が「蝶ネジ」や「蝶ボルト」です。しかし、「蝶ネジと蝶ボルトは何が違うの？」「どんな種類があるの？」「どこで買えばいい？」といった疑問をお持ちの方もいるのではないでしょうか。

この記事では、蝶ネジと蝶ボルトの基本的な定義から、両者の違い、JIS規格や材質による選び方のポイントを解説します。さらに、100円ショップやホームセンター、通販サイトでの購入方法、そして製造現場での効率化から日常生活での活用術まで、具体的な事例を交えてご紹介します。この記事を読めば、あなたの用途に最適な蝶ネジ・蝶ボルトを見つけ、適切に活用するための知識が身につくでしょう。

蝶ネジ・蝶ボルトとは？基本を知ろう

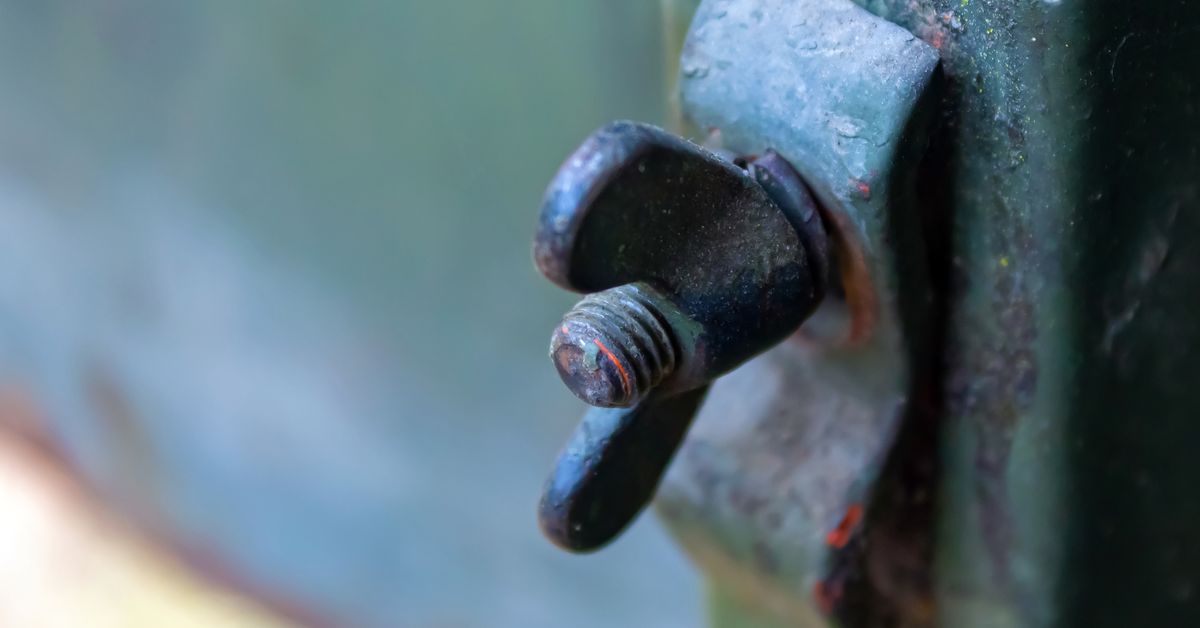

蝶ネジや蝶ボルトは、その名の通り、頭部が蝶のような形状をしているのが特徴です。この独特な形状により、工具を使わず手で簡単に締め付けや緩めを行うことができます。

工具不要で手軽に締結できる便利さ

蝶ネジ・蝶ボルトの最大の利点は、工具不要で素早く締結作業ができることです。これにより、頻繁に締め外しが必要な場所や、作業効率が求められる現場で重宝されます。例えば、製造ラインの治具交換や、機械の安全カバーの開閉、点検口の固定など、手作業でのアクセスが求められるシーンで活躍します。

蝶ネジと蝶ボルト、それぞれの定義と特徴

「蝶ネジ」と「蝶ボルト」は、実際には同じ部品を指して使われることも少なくありません。JIS（日本産業規格）上の名称は「ちょうボルト」（JIS B 1184）で、「蝶ねじ」「ウイングボルト」は別名として用いられています。頭部に蝶の羽のようなつまみがあり、軸部におねじが切られた部品です。

ただし、販売店や現場によっては、ナットと組み合わせて使うものを「蝶ボルト」、部材のねじ穴（めねじ）に直接ねじ込んで使うものや木ねじタイプのものを「蝶ネジ」と呼び分けることもあります。本記事では、説明の便宜上この呼び分けに沿って解説します。なお、めねじ側の部品は「蝶ナット」（JIS B 1185）と呼ばれます。

出典

• 蝶ボルトの別名（蝶ねじ・ウイングボルト）とJIS番号（宇都宮螺子「よく分かる規格ねじ 蝶ボルト」）: https://www.urk.co.jp/contents/elements/element19.html

蝶ネジと蝶ボルトの違いと使い分け

本記事の呼び分けでは、蝶ネジと蝶ボルトは主に使い方によって使い分けられます。適切な部品を選ぶことで、対象物の固定をより確実に行い、作業効率を高めることができます。

構造と締結力の違い

蝶ネジは、対象物に設けたねじ穴（めねじ）や木材に直接ねじ込んで使います。これに対し、蝶ボルトは貫通穴に通し、裏側から蝶ナットや通常のナットと組み合わせて使用するのが一般的です。

締結力についても違いがあります。蝶ネジ・蝶ボルトは手で締め付けるため、ドライバーやレンチを使う通常のボルトやねじに比べて締結力は弱めです。特に蝶ネジは、対象物の材質によっては繰り返し使用することでねじ山が摩耗する可能性もあります。蝶ボルトはナットと組み合わせて使うため部材側のねじ山を傷めにくい一方、手締めである以上、高い締付け力を求める場所には不向きです。また、つまみ部を鍛造や冷間加工で成形した1種・2種は重厚で、板をプレス加工した3種は軽めで比較的安価という違いもあり、用途やコストに応じて選び分けます。

出典

• 蝶ボルトの種類（1種〜3種）ごとの製造方法と特徴（宇都宮螺子「よく分かる規格ねじ 蝶ボルト」）: https://www.urk.co.jp/contents/elements/element19.html

最適な使用シーンを比較

それぞれの特徴を踏まえると、蝶ネジと蝶ボルトは以下のように使い分けられます。

• 蝶ネジ:
  • 頻繁な開閉やメンテナンスが必要な機械のパネルやカバー、家具の棚板、治具の固定など、比較的軽い締結や仮止めに適しています。
  • 製造現場では、生産ラインの簡易的な治具の固定や、設備の点検口の蓋など、素早い着脱が求められる箇所で利用されます。
• 蝶ボルト:
  • 貫通穴に通して蝶ナットなどで挟み込んで固定するため、部材側にねじ穴を設ける必要がありません。
  • 製造現場では、検査装置の部品交換、仮設設備の固定、展示用什器の組み立てなど、ある程度の締結力と頻繁な調整が必要な場面で活用されます。また、製品設計において、ユーザーが手軽に組み立て・調整できるような部品として採用されることもあります。

失敗しない蝶ネジ・蝶ボルトの選び方

蝶ネジ・蝶ボルトを選ぶ際には、用途や環境に合わせて適切な規格や材質を選ぶことが重要です。

規格（JIS、Mサイズ）の基礎知識

蝶ネジや蝶ボルトには、日本産業規格（JIS）によって形状や寸法が定められています。

• 蝶ボルト（JIS B 1184）:
  • JIS B 1184では、蝶ボルトの形状が1種から3種に分類されます。
  • 1種は翼端が滑らかな半円形、2種は翼端が角型、3種は翼が板状でプレス加工で製造されます。
• 蝶ナット（JIS B 1185）:
  • 蝶ナットの規格はJIS B 1185で規定されており、1種、2種、3種、4種が存在しますが、4種はほとんど流通していません。

また、ボルトやナットのサイズは「M〇」という表記で示されます。これはミリメートルねじの呼び径を表し、例えば「M4」はねじの呼び径（おねじの外径の基準寸法）が4mmであることを意味します。蝶ボルトの代表的なサイズには、M4、M5、M6、M8、M10、M12、M16、M20などがあります。対象物の穴のサイズや、組み合わせるナットのサイズに合わせて選ぶ必要があります。

出典

• JIS B 1184「ちょうボルト」（日本産業標準調査会 JIS検索）: https://www.jisc.go.jp/app/jis/general/GnrJISNumberNameSearchList?show&jisStdNo=B1184
• JIS B 1185「ちょうナット」（日本産業標準調査会 JIS検索）: https://www.jisc.go.jp/app/jis/general/GnrJISNumberNameSearchList?show&jisStdNo=B1185
• 蝶ボルトの種類（1種〜3種）と代表的なサイズ（宇都宮螺子「よく分かる規格ねじ 蝶ボルト」）: https://www.urk.co.jp/contents/elements/element19.html
• 蝶ナットの種類（1種〜4種）と流通状況（宇都宮螺子「よく分かる規格ねじ 蝶ナット」）: https://www.urk.co.jp/contents/elements/element10.html

用途で選ぶ材質（ステンレス、鉄、樹脂）

蝶ネジ・蝶ボルトの主な材質には、鉄、ステンレス、樹脂があります。使用する環境や求める強度によって最適な材質を選びましょう。

• 鉄（ユニクロメッキなど）:
  • 一般的な用途で広く使われます。表面処理（ユニクロメッキ、クロメートメッキなど）が施されており、ある程度の防錆効果があります。
  • コストパフォーマンスに優れるため、室内での使用や、水濡れの心配がない場所に適しています。
• ステンレス（SUS304、SUSXM7など）:
  • 耐食性に優れているため、屋外や水回り、工場内の湿気の多い場所、薬品を使用する環境など、錆びやすい場所での使用に適しています。
  • ねじ用のステンレスとしては、SUS304に銅を添加して冷間加工性を高めたSUSXM7がよく使われます。製造現場では、食品加工機械など衛生面や耐食性が求められる箇所で採用されることがあります。
• 樹脂:
  • 軽量で電気を通さないため、電気機器や絶縁が必要な箇所に適しています。
  • 金属のように錆びることがなく、対象物を傷つけにくいという利点もあります。強度は金属製に劣るため、高い締結力が必要ない場所での使用が推奨されます。

出典

• ステンレス製蝶ボルトの材質（SUS304・SUSXM7等）（株式会社山崎 蝶ボルト（1種）ステンレス 商品ページ）: https://www.ymzcorp.co.jp/ym12/catalog_tbl.php?name=C0&name2=0060&name3=02&name4=00

締結力と安全性の考慮

蝶ネジ・蝶ボルトは手締めで使用するため、通常の工具で締めるボルト・ナットに比べて締結力は弱めです。そのため、以下の点に注意して選ぶ必要があります。

• 高荷重がかかる場所には不向き: 重量物の固定や、強い振動が加わる場所には、より強固な締結が可能な通常のボルト・ナットを選びましょう。
• 緩み対策: 手締めの蝶ボルト・蝶ナットは振動で緩みやすいため、振動が多い環境では定期的な増し締めを前提とするか、緩み止め機能を持つ締結部品への置き換えを検討しましょう。
• 落下防止: 蝶ネジや蝶ナットは、締結・緩める際に手から滑り落ちてしまう可能性があります。特に製造現場では、落下物が異物混入や機械の故障に繋がるリスクがあるため、作業時には十分な注意が必要です。

蝶ネジ・蝶ボルトの購入場所と選び方のポイント

蝶ネジ・蝶ボルトは、身近な店舗から専門性の高いオンラインストアまで、さまざまな場所で購入できます。それぞれの購入場所での選び方のポイントを知っておきましょう。

100円ショップでの活用と注意点

100円ショップでも蝶ネジや蝶ナットが見つかることがあります。

• メリット:
  • 安価で手軽に購入できるため、ちょっとしたDIYや仮止め、試作品の組み立てなど、少量だけ必要な場合に便利です。
  • プラスチック製の蝶ネジなど、ユニークな商品が見つかることもあります。
• 注意点:
  • 品揃えは店舗によって大きく異なり、必要なサイズや材質が見つからない可能性があります。
  • JIS規格に準拠していない場合や、強度が不十分な製品もあるため、重要な部品や高い強度が求められる場所での使用は避けましょう。
  • 特に、製造現場での使用は品質や信頼性の観点から推奨されません。

ホームセンターでの探し方と品揃え

ホームセンターは、蝶ネジ・蝶ボルトを探す上で最も一般的な場所の一つです。

• メリット:
  • M4、M5、M6といった主要なサイズや、鉄、ステンレスといった一般的な材質の蝶ネジ・蝶ボルトが揃っていることが多いです。
  • 実物を見てサイズや質感を確認できるため、購入時の失敗が少ないです。
  • 店員に相談して、用途に合った製品を選んでもらうことも可能です。
  • ワッシャーやナット、その他の工具など、関連部品も同時に購入できます。
• 選び方のポイント:
  • 必要なサイズ（M〇）、長さ、材質を事前に確認しておきましょう。
  • 特に製造現場で使用する場合は、JIS規格品や信頼できるメーカーの製品を選ぶことが重要です。パッケージに記載された情報をよく確認しましょう。
  • 大手ホームセンターの中には、オンラインストアで品揃えを確認できるところもあります。

通販サイトのメリットと選び方

Amazonや楽天、モノタロウなどの通販サイトも、蝶ネジ・蝶ボルトを購入する上で便利な選択肢です。

• メリット:
  • 品揃えが豊富で、特殊なサイズや材質、大量購入にも対応しています。
  • 実店舗では見つかりにくい、特定のJIS規格品やメーカー品も探しやすいです。
  • 価格比較が容易で、まとめ買いによるコスト削減も期待できます。
  • 製造業向けの専門サイトでは、より詳細な製品情報や技術データが提供されていることもあります。
• 選び方のポイント:
  • 製品の詳細な仕様（サイズ、材質、表面処理、入数など）を必ず確認しましょう。
  • レビューや評価を参考に、信頼できる販売店から購入することをおすすめします。
  • 製造現場で使用する場合は、購入前にサンプルを取り寄せて品質を確認することも検討しましょう。

製造現場からDIYまで！蝶ネジ・蝶ボルトの活用事例

蝶ネジ・蝶ボルトは、その利便性から多様なシーンで活用されています。ここでは、製造現場と日常生活・DIYでの具体的な活用事例をご紹介します。

製造業での効率化に貢献する使い方

製造業の現場では、蝶ネジ・蝶ボルトが作業効率の向上やメンテナンス性の改善に役立っています。

• 治具や仮設設備の固定・調整:
  • 生産ラインで製品を固定する治具や、検査工程で使用する仮設設備の固定に蝶ネジ・蝶ボルトが使われます。工具不要で素早く着脱できるため、多品種少量生産における治具の頻繁な交換や、微調整が必要な場面で作業時間を短縮できます。
  • 例えば、特定の部品を一時的に固定する際に、蝶ボルトと蝶ナットで手軽に締め付け、作業が終わればすぐに緩めて取り外す、といった使い方が一般的です。
• 機械のカバーや点検口の開閉:
  • 設備の安全カバーや定期メンテナンスが必要な点検口の固定に蝶ネジが採用されることがあります。これにより、工具を探す手間なく迅速にカバーを開閉でき、日常点検や清掃、トラブル発生時の対応時間を短縮し、ダウンタイムの削減に繋がります。
• 製品設計における採用検討:
  • 製造業の設計者は、最終製品がユーザーによって組み立てられたり、頻繁に調整されたりする用途の場合、蝶ネジ・蝶ボルトの採用を検討します。例えば、組立家具の部品や展示用什器の組み立て部品などに利用され、製品の使いやすさやメンテナンス性を高めます。

日常生活やDIYでの便利な活用術

蝶ネジ・蝶ボルトは、ご家庭でのDIYや日常生活でも役立ちます。

• 家具の組み立て・分解:
  • 頻繁にレイアウトを変更する棚や、一時的に組み立てる簡易家具の固定に蝶ネジ・蝶ボルトは便利です。工具なしで分解・再組み立てができるため、引越しや模様替えが楽になります。
• 仮止めや簡易的な固定:
  • DIY作業中に木材を一時的に固定したり、屋外で使うシートやカバーを留めたりする際に、手軽な仮止めとして利用できます。
• カメラ三脚や照明器具の調整:
  • カメラの三脚やデスクライトの角度調整など、頻繁に位置を変える必要がある器具には、蝶ネジやつまみねじが使われていることがあり、工具なしで直感的に操作できます。

蝶ネジ・蝶ボルトの締め方・緩め方のコツ

蝶ネジ・蝶ボルトは手で締め付け・緩めを行うため、特別な工具は不要ですが、いくつかのコツを押さえることでより確実で安全な作業が可能です。

正しい手締めの方法と注意点

• 均等に締める: 複数の蝶ネジ・蝶ボルトで固定する場合、一箇所だけをいきなり強く締め付けず、少しずつ均等に締めていくことが重要です。これにより、対象物の歪みを防ぎ、安定した固定ができます。
• オーバートルクに注意: 手で締めるため、過度な力を加えてしまう「オーバートルク」になりにくいという利点がありますが、樹脂製など強度の低い材質の場合は破損の可能性があります。適度な力で、しっかりと固定されている感触があれば十分です。
• 緩みを確認する: 振動が多い場所や、時間経過とともに緩みやすい環境では、定期的に手で増し締めを行い、緩みがないか確認しましょう。

工具を使う場合と落下防止の工夫

基本的には手で締める蝶ネジ・蝶ボルトですが、作業性や安全性を高めるための工夫もあります。

• 工具での締め過ぎに注意: 蝶ネジ・蝶ボルトは手締めを前提とした部品です。プライヤーなどで強く締め付けると、つまみ部の変形やねじ山の破損につながるおそれがあるため、工具を使う場合も締め過ぎに注意しましょう。
• 落下・紛失を防ぐ工夫: 高所や狭い場所での作業では、部品を受けるトレイを用意する、作業前後に部品の数を確認するなど、落下や紛失を防ぐ工夫が有効です。製造現場では、異物混入防止や安全性の観点からも重要なポイントです。

まとめ

蝶ネジや蝶ボルトは、工具不要で手軽に使える便利な締結部品です。蝶ネジと蝶ボルトの違いを理解し、JIS規格や材質、Mサイズといった選び方のポイントを押さえることで、あなたの用途に最適な製品を見つけることができます。

100円ショップやホームセンター、通販サイトといった購入場所ごとの特徴を把握し、製造現場での治具固定や機械カバーの開閉、製品設計への活用から、DIYや家具の組み立てまで、幅広いシーンでその利便性を最大限に活かしましょう。この記事で得た知識を参考に、ぜひあなたの作業効率向上や快適なものづくりに役立ててみてください。
