台形ねじのJIS規格（Tr・TM）徹底解説！選定・設計の注意点とボールねじとの比較

公開日：2026/10/03 23:00

台形ねじのJIS規格（Tr・TM）徹底解説！選定・設計の注意点とボールねじとの比較

製造現場において、昇降装置や工作機械の送り機構、プレス機の駆動部など、幅広い用途で利用されている台形ねじ。その性能を最大限に引き出し、トラブルなく安全に運用するためには、規格の正確な理解と適切な選定が不可欠です。

本記事では、台形ねじの基礎知識から、主要なJIS規格であるTrねじ（メートル台形ねじ）と旧規格のTMねじの違い、さらに国際規格や米国規格の概要を解説します。また、動力伝達用途での選定ポイント、設計・選定時に注意すべき点、そしてボールねじとの比較を通じて、皆様の製品設計や設備メンテナンスに役立つ実践的な情報を提供します。

台形ねじとは？動力伝達を支える重要部品と規格の役割

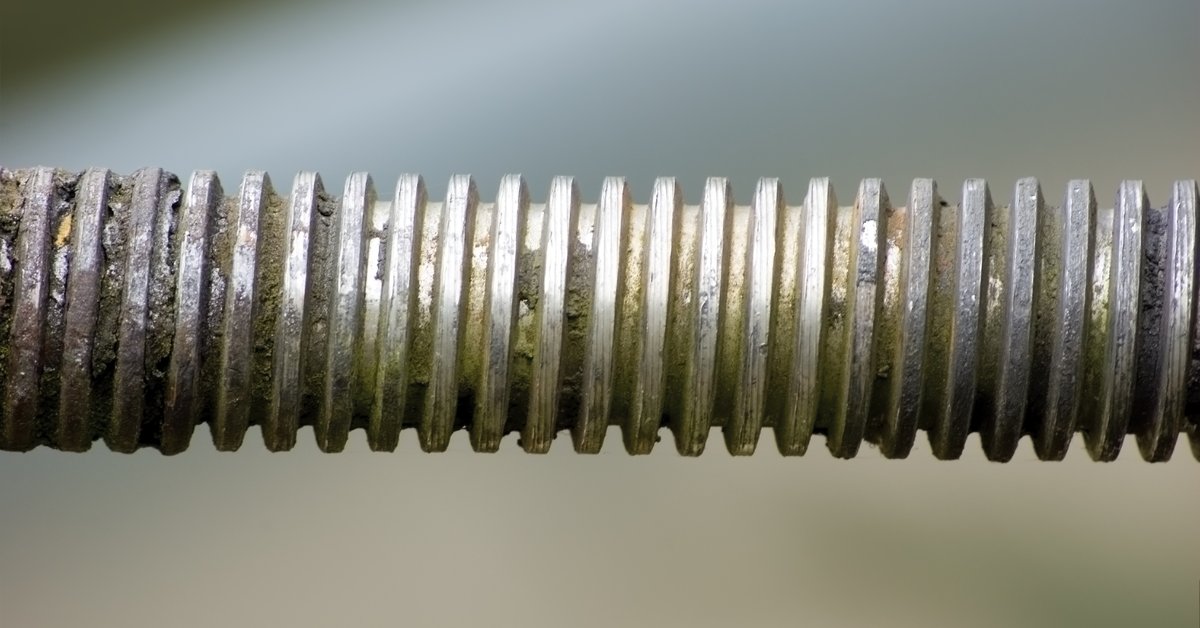

台形ねじは、回転運動を直線運動に変換する「送りねじ」の一種で、高い耐荷重性と自己ロック性（セルフロック）を持つことが特徴です。ねじ山が台形をしており、一般的にねじ山角度は30°（メートル台形ねじ）または29°（インチ系）に設定されています。締結用の三角ねじ（メートルねじ）に比べてねじ山角度が小さく、フランク面で軸方向の力を受けられるため、動力伝達用途に適しています。

製造現場では、以下のような場面で台形ねじが活躍しており、その性能を保証する規格の理解は非常に重要です。

  • 製造装置の設計・開発: 新規の生産ラインや専用機の設計において、昇降装置、位置決め機構、プレス機、バルブ開閉機構などに台形ねじの採用を検討する際、適切な規格選定や強度計算、寿命予測が不可欠です。特に、高荷重や繰り返し動作が求められる場面で、コストと性能のバランスを考慮した選定が求められます。
  • 既存設備の保守・メンテナンス: 稼働中の工作機械（旋盤の親ねじなど）や昇降装置で台形ねじが摩耗・破損した場合、旧規格からの代替品選定や、互換性の確認が必要になります。
  • 部品の購買・調達: 台形ねじの部品を調達する際、JIS規格に基づいた正確な仕様指示が求められます。規格の理解が曖昧だと、誤った部品を発注してしまい、製造ラインの停止やコスト増大につながるリスクがあります。

出典

台形ねじの主要規格を理解する：JIS規格（Trねじ）と旧規格（TMねじ）の違い

日本における台形ねじの主要な規格には、現行のJIS規格である「メートル台形ねじ（Trねじ）」と、現在では廃止されている「旧JIS規格（TMねじ）」があります。これらの違いを理解することは、特に既存設備のメンテナンスや部品交換において重要です。

JIS規格（Trねじ）と旧規格（TMねじ）の基本的な違い

TrねじとTMねじの最も大きな違いは、寸法許容差の規定にあります。TMねじは旧JIS規格（廃番）であり、寸法許容差が規定されていませんでした。これに対し、Trねじは現在のJIS規格として、ねじのおねじおよびめねじの許容限界寸法が詳細に規定されています。

また、TrねじはTMねじよりもねじ山のピッチのバリエーションが豊富です。ピッチが同じであれば、同等の製品として代用できるケースもありますが、指示されている穴寸法に若干の違いがあるため、Trねじへの置き換えを検討する際は、必ず寸法確認が必要です。

2019年7月1日の法改正により、「日本工業規格」は「日本産業規格」に名称変更されています。

出典

メートル台形ねじ（Tr）の概要と規格の構成

メートル台形ねじ（Trねじ）は、JIS B 0216で規定されており、以下の各部で構成されています。

  • JIS B 0216-1:2013「メートル台形ねじ―第1部：基準山形及び最大実体山形」
  • JIS B 0216-2:2013「メートル台形ねじ―第2部：全体系」
  • JIS B 0216-3:2013「メートル台形ねじ―第3部：基準寸法」
  • JIS B 0217-2:2013「メートル台形ねじ―公差―第2部：おねじ及びめねじの許容限界寸法」

なお、公差の原則及び基礎データは JIS B 0217-1:2013 に規定されており、実際に公差域クラスを選定する際は 0217-1 と 0217-2 を併せて確認します。

これらの規格を参照することで、台形ねじのねじの呼び、ピッチ、外径、有効径、谷の径などの基準寸法、そして製造公差範囲を正確に把握できます。

規格表の読み解き方：ねじの呼び、ピッチ、寸法

台形ねじの規格表は、通常「Tr XX × YY」のように表記されます。

  • Tr: メートル台形ねじ（Trapezoidal thread metric）であることを示します。
  • XX: ねじの呼び径（おねじの外径）をミリメートルで示します。
  • YY: ピッチ（ねじ山とねじ山の間隔）をミリメートルで示します。

例えば、「Tr 20 × 4」であれば、呼び径20mm、ピッチ4mmのメートル台形ねじを意味します。多条ねじの場合は「Tr XX × PYY (LH/RH)」のように、リード（1回転で進む距離）とピッチを併記し、左ねじ（LH）か右ねじ（RH）かを追記することもあります。

製造現場での部品調達や設計においては、この表記を正確に読み解き、適切な寸法のねじを選定することが重要です。特に、既存設備の保守でTMねじからTrねじへ交換する際は、ねじの呼びやピッチが同じでも、前述の通り寸法許容差が異なるため、必ず現物との適合性を確認することが推奨されます。

出典

他の台形ねじ規格と特徴

JIS規格のメートル台形ねじ（Trねじ）以外にも、国際的にさまざまな台形ねじ規格が存在します。特に、海外製の機械や装置を取り扱う製造現場では、これらの規格についても基本的な知識を持つことが役立ちます。

29度台形ねじ（TWねじ）の概要と用途

29度台形ねじは、ねじ山角度が29度の台形ねじです。日本では旧JIS規格で「TW」の記号が用いられていました。現在は廃止規格ですが、古い設備の図面や部品表に残っていることがあります。

TWねじは寸法許容差が規定されていないため、実際に製作する場合は後述するACMEねじの精度基準を準用するのが一般的です。同じ29度でもTWとACMEは規格の出自が異なるため、図面に「TW」とあるか「ACME」とあるかで、参照すべき精度基準が変わる点に注意してください。JIS規格のTrねじは30度であり、角度が異なるため互換性はありません。

ACMEねじ（米国規格）の概要と用途

ACMEねじは、米国規格（ANSI/ASME B1.5）で規定されている台形ねじです。ねじ山角度は29度で、比較的粗いピッチが特徴です。高荷重伝達や、ラフな環境下での使用に適しており、工作機械、バルブ、ジャッキなどの駆動部で広く採用されています。JIS規格のTrねじとは互換性がありません。

国際規格（ISO、DIN）とJIS規格の関連性

メートル台形ねじのJIS規格（JIS B 0216）は、国際標準化機構（ISO）のISO 290シリーズ「Trapezoidal threads」や、ドイツ工業規格（DIN）のDIN 103「Trapezoidal screw threads」と整合性が取られています。これらの国際規格は、メートル台形ねじの基準山形、基準寸法、許容差などを定めており、国際的な部品調達や機械設計において重要な指針となります。

製造現場で海外製の部品を調達したり、海外に輸出する機械を設計する際には、JIS規格だけでなく、これらの国際規格も考慮に入れることが、互換性の確保やスムーズな取引につながります。

出典

動力伝達における台形ねじの選定ポイントとメリット・デメリット

台形ねじは、その構造と特性から動力伝達用途で多くのメリットを発揮します。しかし、デメリットも理解し、適切な場面で活用することが重要です。

台形ねじが動力伝達に適している理由と特徴

台形ねじは、ねじ山が台形であるため、高い耐荷重性を持ち、軸方向に大きな力を受けながら運動する必要があるプレス機やジャッキ、昇降装置などに適しています。また、ねじ山とナット間の摩擦を利用することで、停止時に荷重が加わっても逆転しにくい「自己ロック性（セルフロック）」を持つことも特徴です。この特性は、荷重を保持する機構において、別途ブレーキなどを必要としない、または簡易化できるというメリットにつながります。構造がシンプルであるため、製造コストも比較的低く抑えられます。

メリット：コスト、メンテナンス性、自己ロック性

  • 低コスト: ボールねじと比較して構造がシンプルで、製造コストが低い傾向にあります。
  • 自己ロック性: ねじ山とナット間の摩擦により、荷重がかかっても逆転しにくい特性を持ちます。これにより、停止状態を保持するための機構を簡素化できる場合があります。
  • メンテナンス性: 構造がシンプルなため、定期的な点検や部品交換が比較的容易です。特に、ナットが摩耗しやすい特性があるため、ナットを交換しやすい設計にしておくことが推奨されます。

デメリット：効率、摩耗、バックドライブの懸念

  • 効率の低さ: ねじ山とナットが直接接触する滑り摩擦を利用するため、ボールねじと比較して効率が低い（一般的に30～50%程度）というデメリットがあります。これにより、同じ仕事をさせるためにはより大きな入力トルクが必要となり、消費エネルギーが増える可能性があります。台形ねじの効率は、動摩擦係数とねじ軸リード角から計算できます。
  • 摩耗: 滑り摩擦を利用する特性上、長期間使用するとナットが摩耗しやすくなります。特に高荷重や高速動作、連続運転の環境では、摩耗の進行が早まる可能性があります。
  • バックドライブの懸念: 静的には自己ロック性が有効ですが、振動が加わるとクリープダウン（徐々に下降する現象）することがあります。そのため、落下が危険な昇降装置では、保持ブレーキや安全ナットの併用が不可欠です。

出典

設計・選定時に避けるべき間違いと注意点

台形ねじを製造装置や設備に組み込む際、設計・選定段階でいくつかの重要な注意点があります。これらを怠ると、早期摩耗、性能低下、さらには事故につながる可能性もあります。

ナットの異常摩耗を防ぐ：PV値による評価と材質選定

台形ねじのナットは、滑り摩擦によって摩耗が進行します。異常摩耗を防ぐためには、使用条件に応じた適切な材質選定と、PV値（接触面圧Pとすべり速度Vの積）による評価が有効です。

  • PV値による評価: ナットの異常摩耗を確認するためには、使用条件から接触面圧Pとすべり速度Vを算出し、PV値グラフから交点を算出します。この交点がPV値グラフの線の内側にあれば、異常摩耗は発生しにくいと考えられます。これにより、設計段階で摩耗リスクを評価し、対策を講じることが可能です。
  • ナット材質の選定: 台形ねじのナット材質は、耐摩耗性や低摩擦係数に優れた材料が選ばれます。例えば、青銅鋳物であるBC6などが一般的に採用されます。高負荷や高速動作が想定される場合は、より耐摩耗性の高い特殊な合金や、潤滑性を高めるための表面処理を検討することも重要です。

自己ロック性の過信と安全対策

台形ねじの自己ロック性は、静的な状態では有効ですが、動的な環境では過信できません。

  • 振動によるクリープダウン: 製造現場では、機械の稼働に伴う振動が常時発生します。この振動が加わると、自己ロック性を持つ台形ねじであっても、荷重が徐々に下降する「クリープダウン」現象が発生する可能性があります。
  • 保持ブレーキや安全ナットの併用: 落下が危険な昇降装置や、人命に関わる可能性のある機構においては、自己ロック性のみに頼らず、別途保持ブレーキや安全ナットを併用するなどの対策が必須です。これは、万が一の事態に備えたフェイルセーフ設計の基本となります。

旧規格（TMねじ）からの代替品選定における寸法許容差の確認

既存設備のメンテナンスでTMねじから現行のTrねじへ交換する際、ピッチが同じであれば代用できるケースもありますが、寸法許容差の違いには特に注意が必要です。TMねじは寸法許容差が規定されていないため、Trねじを代替品として提案する際は、指示されている穴寸法との適合性を慎重に確認する必要があります。わずかな寸法差が、組み付け不良や早期摩耗、性能低下につながる可能性があります。

長寿命化のための設計：ナット交換の容易性

台形ねじはナットが摩耗しやすい部品であるため、長期間の安定稼働を考慮した設計では、ナットの交換が容易であることも重要なポイントです。ナットの交換が困難な設計になっていると、メンテナンスに多大な時間とコストがかかり、生産ラインの停止期間が長引く原因となります。モジュール化されたナットや、分解・再組み立てがしやすい構造を採用することで、メンテナンス性を向上させ、設備の稼働率維持に貢献できます。

出典

台形ねじとボールねじの比較：最適な送りねじの選び方

台形ねじと並び、送りねじとして広く利用されるのがボールねじです。両者にはそれぞれ異なる特性があり、用途に応じて最適な選択をすることが、装置全体の性能とコストに大きく影響します。

構造と摩擦のメカニズムの違い

  • 台形ねじ: ねじ軸とナットのねじ山同士が直接接触し、滑り摩擦を利用して回転運動を直線運動に変換します。構造がシンプルで部品点数が少ないです。
  • ボールねじ: ねじ軸とナットの間に多数のボールが介在しており、ボールが転がることで運動を伝達します。これは転がり摩擦を利用しているため、摩擦抵抗が非常に小さいのが特徴です。

性能比較：効率、精度、高速性、耐荷重性、自己保持性

項目台形ねじボールねじ
効率低い（30～50%程度）高い（90%以上）
精度中程度高精度
高速性中程度高速動作が可能
耐荷重性高い高い（ただし、たわみや座屈に注意）
自己保持性あり（自己ロック性）なし（バックドライブが発生しやすい）
摩耗摩耗しやすい（ナット交換の必要性あり）摩耗しにくい（長寿命）
静音性比較的静か比較的高速域で音が発生しやすい

コストとメンテナンス性の比較

  • コスト: 台形ねじは構造がシンプルであるため、ボールねじと比較して安価です。
  • メンテナンス性: 台形ねじはナットの摩耗が避けられないため、定期的な点検とナット交換が必要です。一方、ボールねじは長寿命ですが、精密部品であるため、一度トラブルが発生すると修理や交換に専門知識とコストがかかる場合があります。

用途に応じた使い分け基準

製造現場における具体的な用途に応じて、台形ねじとボールねじを適切に使い分けることが重要です。

  • 台形ねじが適しているケース:
    • 高荷重で低速な送り: プレス機、ジャッキ、昇降装置、バルブ開閉機構など、大きな力を必要とし、高速性は求められない用途。
    • 自己保持性が必要な用途: 電源OFF時や停止時に荷重を保持したい場合（ただし、振動によるクリープダウンには注意し、安全対策を併用）。
    • コストを抑えたい場合: 装置全体のコストを重視する際に有効です。
    • 比較的粗い位置決め: 精密な位置決めが不要な場合。
  • ボールねじが適しているケース:
    • 高効率・高精度・高速動作が必要な用途: CNC工作機械の送り機構、半導体製造装置、ロボットアームなど、精密な位置決めや高速な動作が求められる用途。
    • 長寿命とメンテナンスフリーを重視する場合: 定期的なナット交換の手間を省きたい場合。
    • バックラッシュを極力抑えたい場合: 精密な制御が必要な用途。

例えば、工場内の重量物を昇降させるリフターには、高荷重に耐え、自己保持性も期待できる台形ねじが適していることが多いでしょう。一方で、微細な部品を正確に加工する工作機械の送り機構には、高精度で高速動作が可能なボールねじが不可欠です。

このように、それぞれのねじの特性を理解し、装置の要求性能、コスト、メンテナンス頻度などを総合的に考慮して選定することで、最適な送りねじの採用につながります。

出典

まとめ：用途に応じた適切な台形ねじ規格の活用

台形ねじは、製造現場の多様な動力伝達機構を支える重要な部品です。その性能を最大限に引き出し、安全かつ効率的な運用を実現するためには、JIS規格（Trねじ）と旧規格（TMねじ）の違いを理解し、用途に応じた適切な選定が不可欠です。

特に、旧規格からの置き換えや、高荷重・高頻度での使用が想定される場面では、寸法許容差の確認、PV値による摩耗評価、自己ロック性の過信を避けた安全対策、そしてメンテナンス性を考慮した設計が求められます。また、ボールねじとの比較を通じて、装置の要求性能やコスト、メンテナンス計画に合わせた最適な送りねじを選ぶ視点も重要です。

本記事で解説した情報が、製造業の設計・購買担当者の皆様が台形ねじを選定・設計する際の一助となれば幸いです。
